リモートアクセスVPNゲートウェイの性能情報
FJcloud-Vでは、端末がクラウド上のネットワークへ接続するための機能として、リモートアクセスVPNゲートウェイを提供しています。
リモートアクセスVPNゲートウェイは、「リモートワークのために各自の業務端末からのアクセスをインターネット経由でセキュアにつなぐ」、「メンテナンスのためにメンテナンス端末をインターネット経由でセキュアにつなぐ」などの用途で利用できます。
ところで、これらの端末から、リモートアクセスVPNを経由した先のサーバーへ大きなファイルの転送や、クラウド上のサーバーから動画を再生する場合に十分な帯域が確保できるのでしょうか？
今回、リモートアクセスVPNゲートウェイ経由で、クラウド上のサーバーへ通信を行い、どのぐらいの帯域が利用できるのか確認してみました。

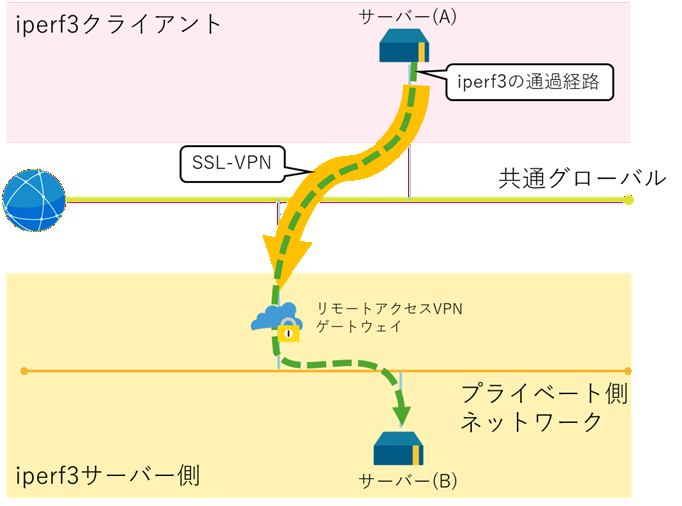

検証の構成
クラウド上に、リモートアクセスVPNゲートウェイを利用し接続してくる端末と見立てた「サーバー(A)」を構築します。
同一リージョンにリモートアクセスVPNゲートウェイを構築し、リモートアクセスVPNゲートウェイのプライベート側ネットワークへ通信先と見立てた「サーバー(B)」を構築します。
サーバーAとサーバーBそれぞれにiperf3を導入し、プロトコルやパケットサイズを変化させて計測しました。
機能・サービスの紹介
- リモートアクセスVPNゲートウェイ
FJcloud-V上のプライベートLANに、お客様オフィスネットワークなどからセキュアに接続できるリモートアクセス型のVPNサービスです。お客様の端末に専用アプリケーションをインストールし、SSLによる暗号化で安全に接続できます。 - プライベートLAN
共用ネットワークからL2レベルで隔離されたプライベートネットワークセグメントを利用することができます。
検証
検証準備
以下を用意します。iperf3による安定した通信速度計測をするために、OSはLinuxを利用しました。
| 要素 | 個数 | バージョン | 用途 |
|---|---|---|---|
| リモートアクセスVPNゲートウェイ | 1 | v2.0.0 | FJcloud-V側SSL-VPN終端装置 |
| プライベートLAN | 1 | - | リモートアクセスVPNゲートウェイのプライベート側ネットワーク用 |
| サーバー | 2 | Rocky Linux 10.0 | iperf3のクライアントおよびサーバー用 |
| OpenVPNクライアント | 2 | 2.7_rc5 | 各サーバーに導入します。 |
| iperf3 | 2 | 3.17.1 | 各サーバーに導入します。 |
構築
以下の検証環境を構築します。
- リモートアクセスVPNゲートウェイのプライベート側ネットワークとなる、プライベートLANを作成します。
- クラウドユーザーガイド(ネットワーク:リモートアクセスVPNゲートウェイ(v2.0.0)クイックスタートガイド)を参照し、リモートアクセスVPNゲートウェイを作成します。
- 共通グローバルネットワークへ接続したサーバー(サーバー(A))を構築し、クラウドユーザーガイド(ネットワーク:リモートアクセスVPNゲートウェイ:Windows 11のリモートアクセスVPNゲートウェイ(v2.0.0)利用方法)を参考にOpenVPNクライアントを導入しSSL-VPN接続を確立します。
- 手順3で構築したサーバーへ、iperf3を導入します。
- 手順1で作成したプライベートLANにだけ接続したサーバーを構築し、iperf3を導入します。(サーバー(B))
検証内容
以下のパラメーターを指定したiperf3を実行し、サーバー側の最終結果を取得。バッファサイズ (TCP)/ペイロード長 (UDP)毎の平均を取ります。
- TCPベンチマーク用コード
# iperf3 -c [iperf3サーバーのIP] -t 60 --get-server-output -l [バッファサイズ] - UCPベンチマーク用コード
# iperf3 -c [iperf3サーバーのIP] -t 60 --get-server-output -u -b 1000M -l [ペイロード長]
各パラメーターは以下の範囲で変化させています。
| パラメータ | 設定値 | 説明 |
|---|---|---|
| プロトコル | TCP、UDP | 両方のプロトコルで計測し、リモートアクセスVPNゲートウェイの特性を観測します。 |
| バッファサイズ (TCP)/ペイロード長 (UDP) | 400、600、800、1000、1200、1400 | パケット長に対する、リモートアクセスVPNゲートウェイの挙動を観測します。 |
| 実行時間 | 4:00、10:00、16:00、22:00 | 時間帯によるブレを吸収するため、複数の時間帯で実行します。 |
| 実行回数 | 三回ずつ | 上記のパラメーターを変化させて各三回実施します。 |
結果
実行結果を確認します。
以降の数字は、ベンチマーク完了後にサーバー側に出る最終結果を使用しています。
また、凡例は「[プロトコル]-[バッファサイズ (TCP)/ペイロード長 (UDP)]」の命名規則になっています。
Accepted connection from [Server A IP], port 37574
[ 5] local [Server B IP] port 5201 connected to [Server A IP] port 37582
[ ID] Interval Transfer Bitrate
[ 5] 0.00-1.00 sec XX.X MBytes XXX Mbits/sec
～省略～
[ 5] 60.00-60.07 sec XX.X MBytes XXX Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bitrate
[ 5] 0.00-60.07 sec X.XX GBytes XXX Mbits/sec receiver ★
^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
↑ここの数字を採用
iperf Done.バッファサイズ (TCP)/ペイロード長 (UDP)による影響の確認。
まずは、バッファサイズ (TCP)/ペイロード長 (UDP)毎に平均をとった結果を確認します。

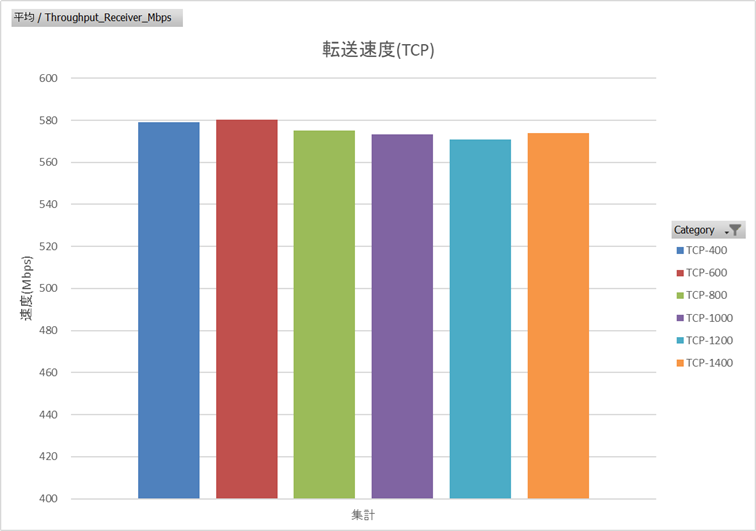

TCP
TCPの場合は、どのバッファサイズでもおおよそ600Mbps弱程度の帯域で通信できることを確認しました。

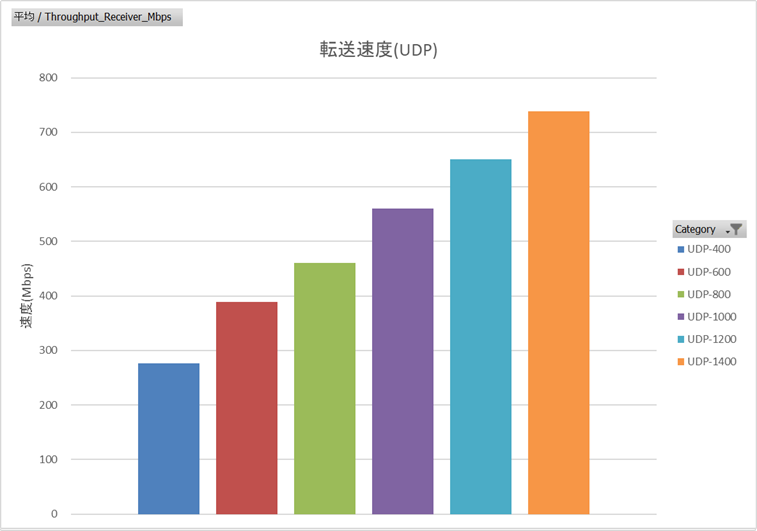

UDP
UDPの場合は、ペイロード長により300Mbps弱～700Mbps強まで帯域が変化することを確認しました。
ショートパケットを大量に使用する通信は注意が必要です。
実行時間による影響の確認
次にベンチマークを実施した時間による影響が、どの程度出ているかを確認します。

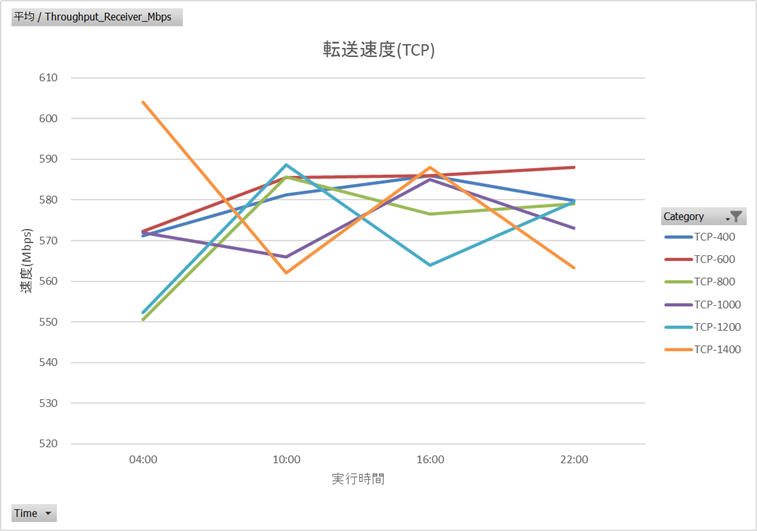

TCP
TCPでは、時間帯によるブレが50Mbps程度発生していますが、おおむね安定していることが確認できました。

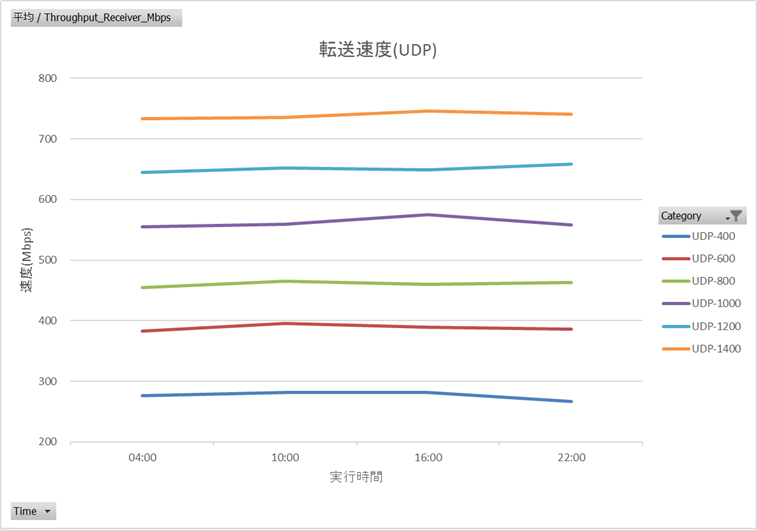

UDP
UDPでは、どの時間帯でも、ペイロード長毎に安定した速度が確認できました。
まとめ
リモートアクセスVPNゲートウェイ経由での通信でも、TCPであればバッファサイズによらず600Mbps弱程度の通信帯域が確認できました。
多くの場合、端末からのTCP通信で600Mbps程度の帯域があれば十分だと考えられますので、安心してお使いください。
UDPの場合は、ペイロード長により大きく通信帯域が変化します。
しかし、ペイロード長200を利用するシーンは少なく、現実的なペイロード長であればTCPと同じ600Mbps程度は余裕で出ていますので、多くの場合は問題ないと考えられます。
UDPを使った通信の影響は十分に検証の上、ご利用ください。
