Acronis Cyber Protect Cloudを用いたサーバー復元検証

2016年8月22日

この記事は、ニフクラブログで2016-08-22に公開された記事を移転したものです。

こんにちは、FJcloud-V(旧ニフクラ) テクニカルアカウントエンジニアです。

FJcloud-V(旧ニフクラ)のパートナー企業が提供するソリューションサービスとして、バックアップ/セキュリティサービス（Acronis Cyber Protect Cloud）をご紹介します。

今回はそのAcronis Cyber Protect Cloudを使ったサーバーの復元試験を行いました。 内容としては、東日本リージョンeast-14環境で作成したバックアップを、Acronis Cyber Protect Cloudのブータブルメディアを用いて西日本リージョンwest-12環境に復元するというものです。

環境

検証手順

1.east-14（以下East）環境のUbuntuのバックアップを取得

East環境のUbuntuのバックアップを取得します（今回の場合はすでに取得済み）。

2.west-12（以下West）環境のUbuntuをAcronis Cyber Protect Cloudのブータブルメディアを用いて起動

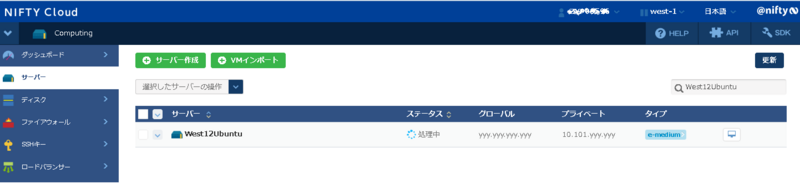

2-1.West環境でサーバーを再起動 この際に起動オプションの「BIOS画面で停止する」をチェックします。

2-2.ダウンロードしたboot-media.isoをコンソールからisoファイルマウントして起動
※isoファイルが更新されている可能性があるので、最新を管理画面から取得してください。

2-3.起動後、Languageを日本語に設定し、Rescue Mediaをクリック
マウスが操作しにくい場合には矢印キー、Tabキーを使用し、キーボードから操作します。

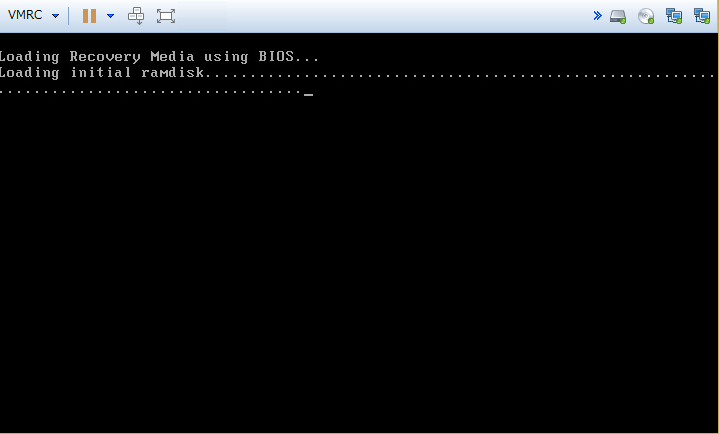

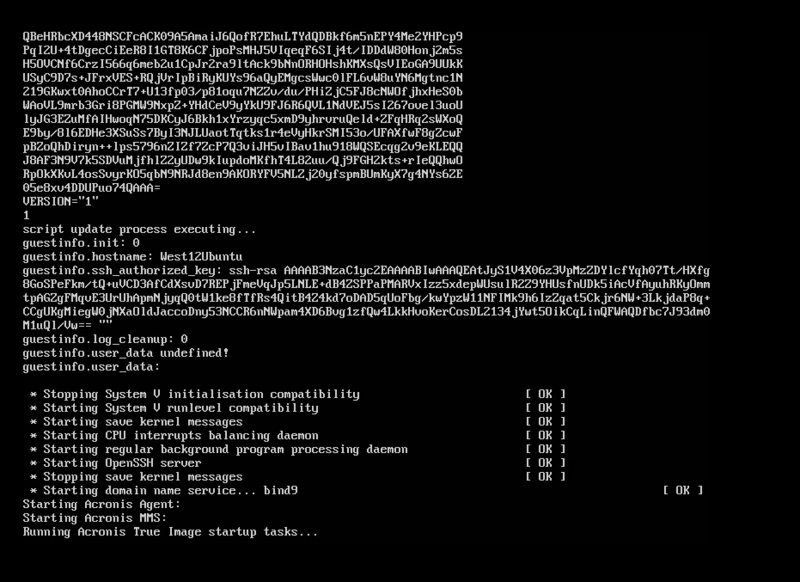

2-4.Rescue Mediaから起動
※数分程度、必要となります。

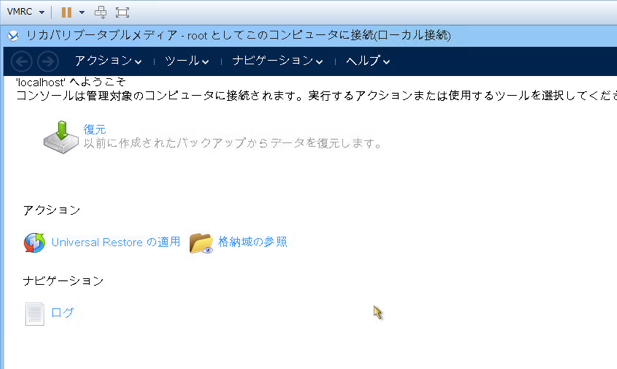

2-5.無事起動したことを確認

3.起動後、Acronis Backup Cloudのアカウントを使用しEast環境のバックアップを参照

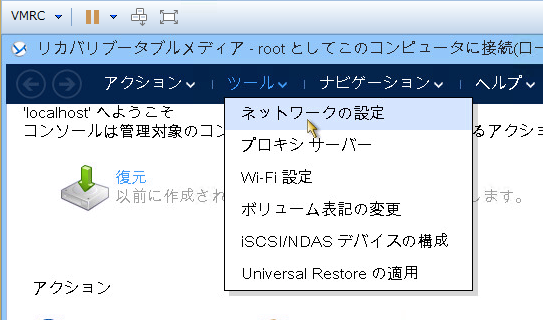

3-1.ツールメニューからネットワーク設定を選択し、DNSを設定

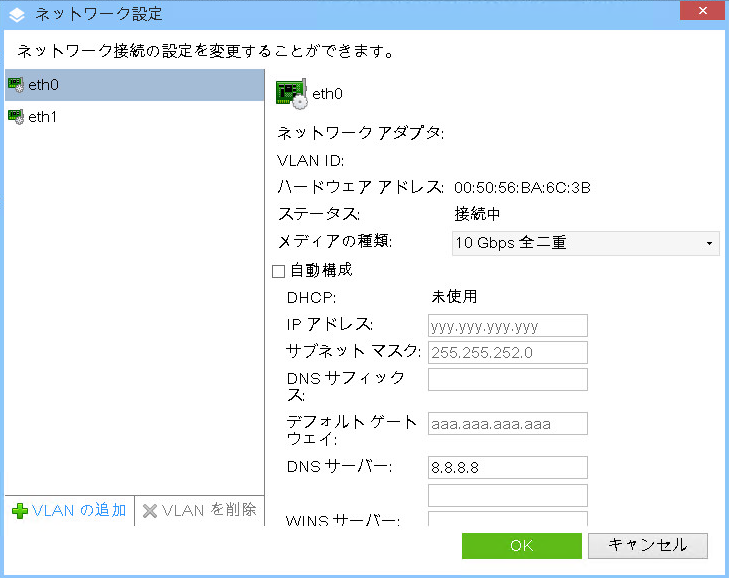

3-2.自動構成のチェックボックスを外し、DNSサーバーのフィールドに8.8.8.8を入力

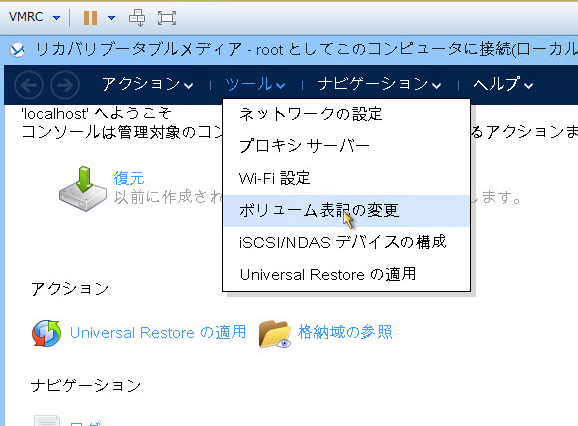

3-3.ツールメニューからボリューム表記の変更を選択

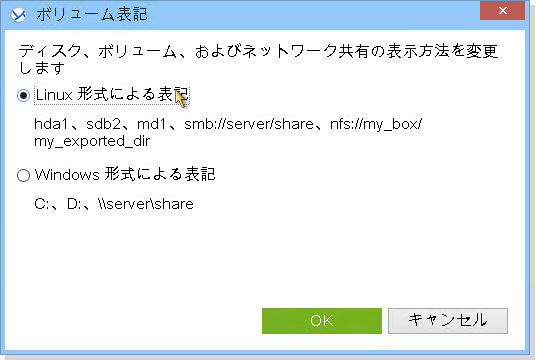

3-4.今回はUbuntuなので、Linux形式を選択

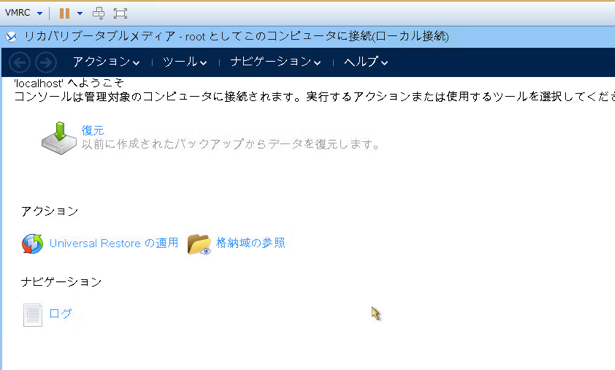

3-5.復元を選択

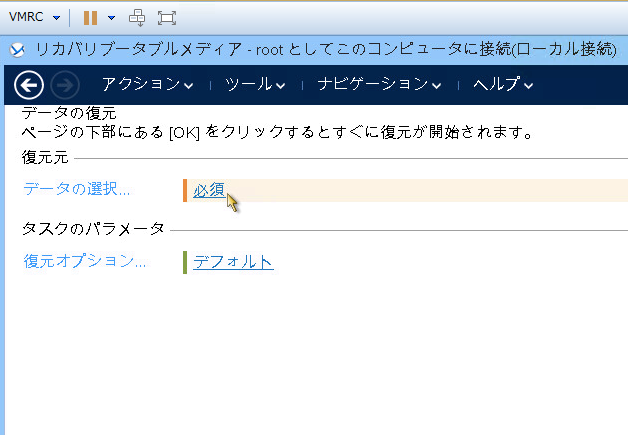

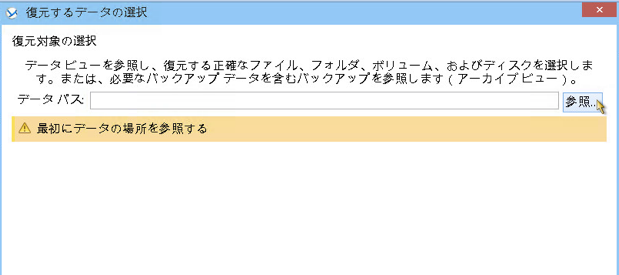

3-6.データの選択をクリック

3-7.参照をクリック

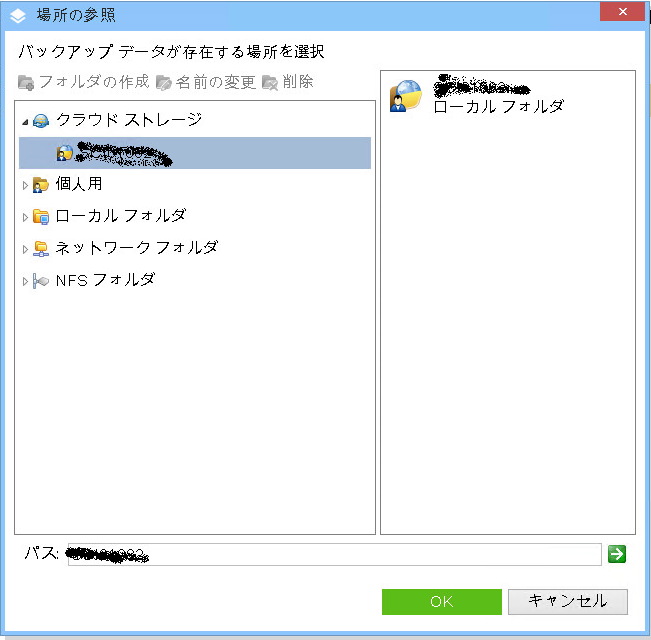

3-8.クラウドストレージを選択し、ログインをクリック

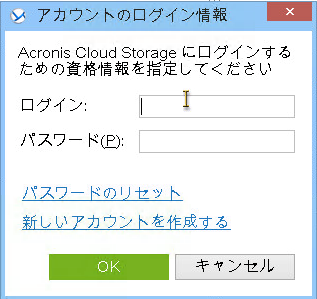

3-9.Acronis Backup Cloudの ID、パスワードを入力しOKをクリック

3-10.OKをクリック

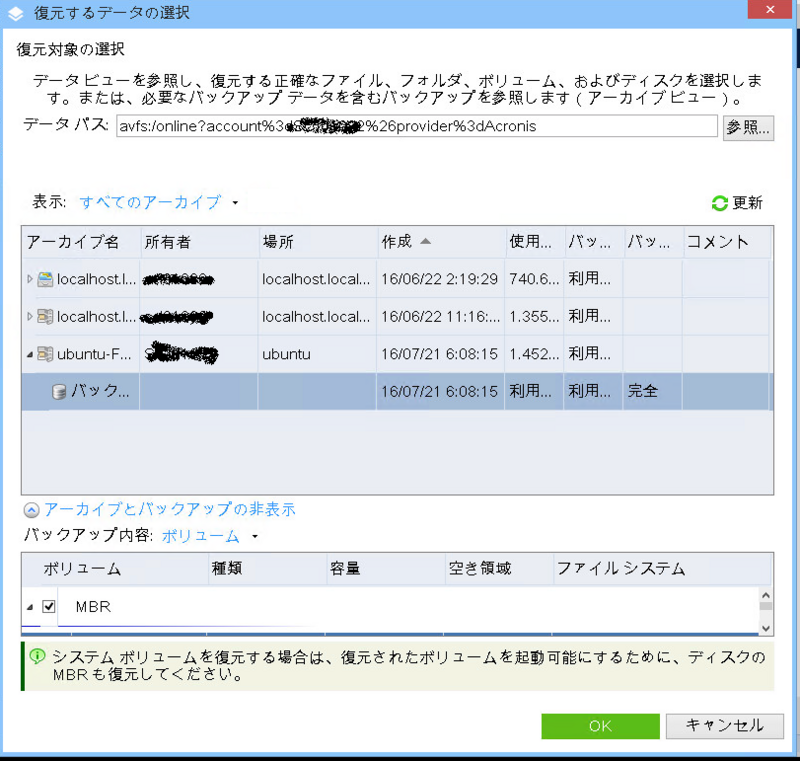

3-11.Eastで取得したバックアップ一覧からUbuntuのバックアップを選択
すべてのボリューム（MBR含む）を選択しOKをクリックします。

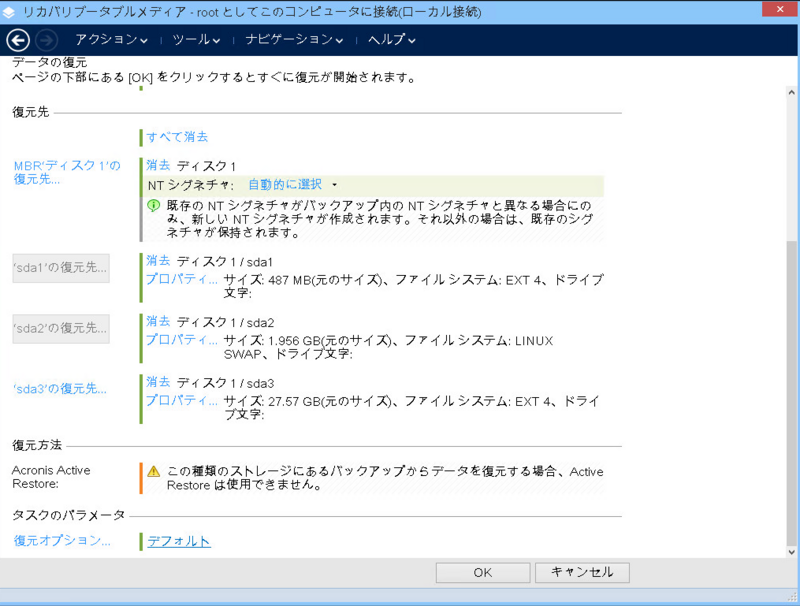

3-12.自動的にマッピングされるため、 ここでの変更は何もせずにOKをクリック

4.復元開始

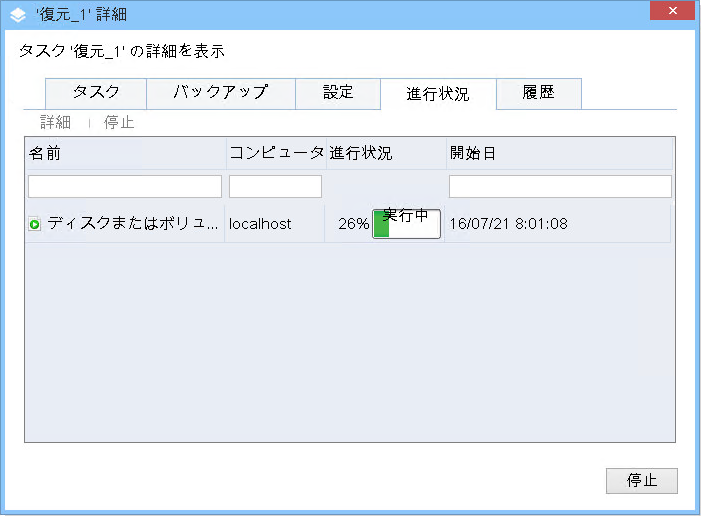

4-1.復元実行中

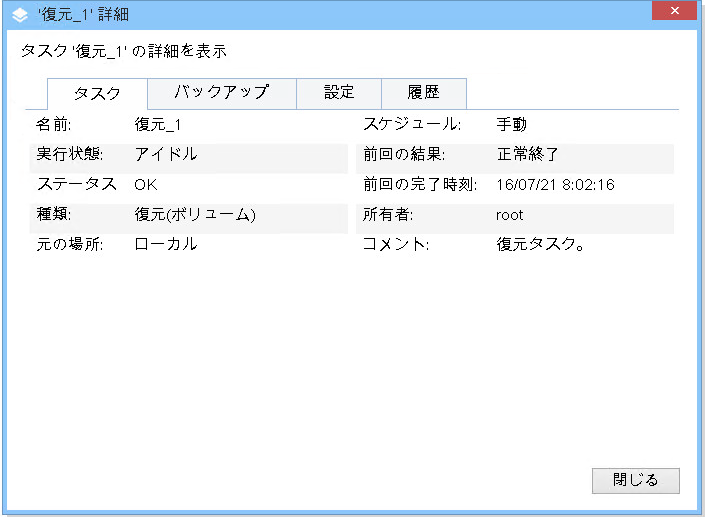

4-2.数分後、復元完了
※閉じるをクリックします。

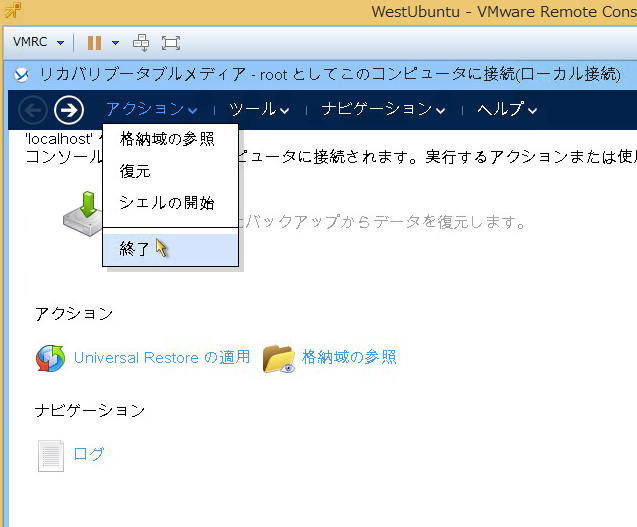

4-3.アクションメニューから終了を選択
この後、再起動がかかるのでコンソールからboot-media.isoを切断します。

5.復元終了後、OSを起動し、East環境にあるファイルが復元されたWest環境にあることを確認

5-1.OSから起動

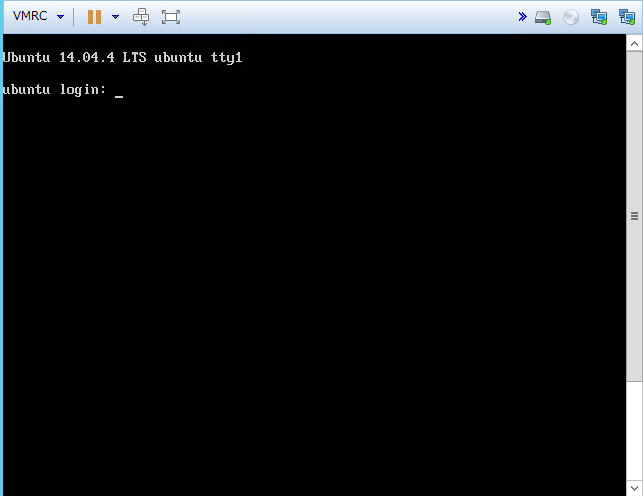

5-2.無事起動したことを確認

5-3.FJcloud-V(旧ニフクラ)のコントロールパネル上でも起動していることを確認

復元の確認

復元前

root@ubuntu:~# df -hT
Filesystem     Type      Size  Used Avail Use% Mounted on
udev           devtmpfs  991M  4.0K  991M   1% /dev
tmpfs          tmpfs     201M  688K  200M   1% /run
/dev/sda3      ext4       28G  1.3G   25G   5% /
none           tmpfs     4.0K     0  4.0K   0% /sys/fs/cgroup
none           tmpfs     5.0M     0  5.0M   0% /run/lock
none           tmpfs    1001M     0 1001M   0% /run/shm
none           tmpfs     100M     0  100M   0% /run/user
/dev/sda1      ext4      464M   36M  400M   9% /boot
root@ubuntu:~#
root@ubuntu:~# pwd
/root
root@ubuntu:~#
root@ubuntu:~# ls -l
total 0
root@ubuntu:~#

復元後

root@ubuntu:~# df -hT
Filesystem     Type      Size  Used Avail Use% Mounted on
udev           devtmpfs  991M  4.0K  991M   1% /dev
tmpfs          tmpfs     201M  696K  200M   1% /run
/dev/sda3      ext4       28G  2.6G   24G  11% /
none           tmpfs     4.0K     0  4.0K   0% /sys/fs/cgroup
none           tmpfs     5.0M     0  5.0M   0% /run/lock
none           tmpfs    1001M     0 1001M   0% /run/shm
none           tmpfs     100M     0  100M   0% /run/user
/dev/sda1      ext4      464M   68M  368M  16% /boot
root@ubuntu:~#
root@ubuntu:~# pwd
/root
root@ubuntu:~# ls -l
total 322608
-rwxr-xr-x 1 root root 330344200 Jul 20 13:32 Backup_Agent_for_Linux_x86_64.bin
-rw-r--r-- 1 root root         0 Jul 20 14:01 check_east14.txt
root@ubuntu:~#

復元後も同じIPアドレスですが、アクセスのために使うSSH鍵はEASTのサーバーで使用していたものに変わるので注意してください。また、復元前には存在しないAcronis Cyber Protect Cloudのインストーラーが復元後では確認できます。このインストーラーはEast環境で使用していたものとなります。

df -hTを復元後にそれぞれEast、West環境で実行した結果、同じ結果となっている

East

Filesystem     Type      Size  Used Avail Use% Mounted on
udev           devtmpfs  991M  4.0K  991M   1% /dev
tmpfs          tmpfs     201M  696K  200M   1% /run
/dev/sda3      ext4       28G  2.6G   24G  11% /
none           tmpfs     4.0K     0  4.0K   0% /sys/fs/cgroup
none           tmpfs     5.0M     0  5.0M   0% /run/lock
none           tmpfs    1001M     0 1001M   0% /run/shm
none           tmpfs     100M     0  100M   0% /run/user
/dev/sda1      ext4      464M   68M  368M  16% /boot

West

root@ubuntu:~# df -hT
Filesystem     Type      Size  Used Avail Use% Mounted on
udev           devtmpfs  991M  4.0K  991M   1% /dev
tmpfs          tmpfs     201M  696K  200M   1% /run
/dev/sda3      ext4       28G  2.6G   24G  11% /
none           tmpfs     4.0K     0  4.0K   0% /sys/fs/cgroup
none           tmpfs     5.0M     0  5.0M   0% /run/lock
none           tmpfs    1001M     0 1001M   0% /run/shm
none           tmpfs     100M     0  100M   0% /run/user
/dev/sda1      ext4      464M   68M  368M  16% /boot
root@ubuntu:~#

まとめ

この結果より、正しく復元できたことが確認できます。同じ構成を複数構築したい場合も便利に使えるかもしれません。 今回はUbuntu14で検証しましたが、WindowsやRedHatも対応していますので、ぜひバックアップ用途に使ってみてください！
